Degradacion De Codos "pulg"
DEGRADACION DE CODOS "pulg": calculo, consulta o apoyo visual tomado del menu Android de TUBEROYIYO.
Descripcion Detallada
Herramienta de apoyo tecnico para degradacion de codos "pulg", orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo. La informacion fue integrada desde el proyecto Android para que la pagina web explique la funcion, el uso practico, las entradas necesarias y los resultados que debe revisar el tubero antes de aplicar el trabajo real.
Funcion de la Herramienta
Herramienta de apoyo tecnico para degradacion de codos "pulg", orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo.
Guia Tecnica
Nombre tecnico:
Tubero Gillo — Codo Degradado Radio Largo
Tubero Gillo — Codo Degradado Radio Largo
Solución Codo Degradado · Radio Largo
Calculadora geométrica + vista pseudo-3D para desarrollo de codos degradados.
Los resultados siempre se muestran en mm y en pulgadas.
Ángulo de trabajo (θ) después de degradar
θ es el ángulo final del codo. El recorte será (
No interviene en las fórmulas, pero se muestra en el resumen para trazado en taller.
Los presets rellenan valores típicos; luego puedes modificarlos a tu gusto.
Consejo: después de modificar un valor, pulsa

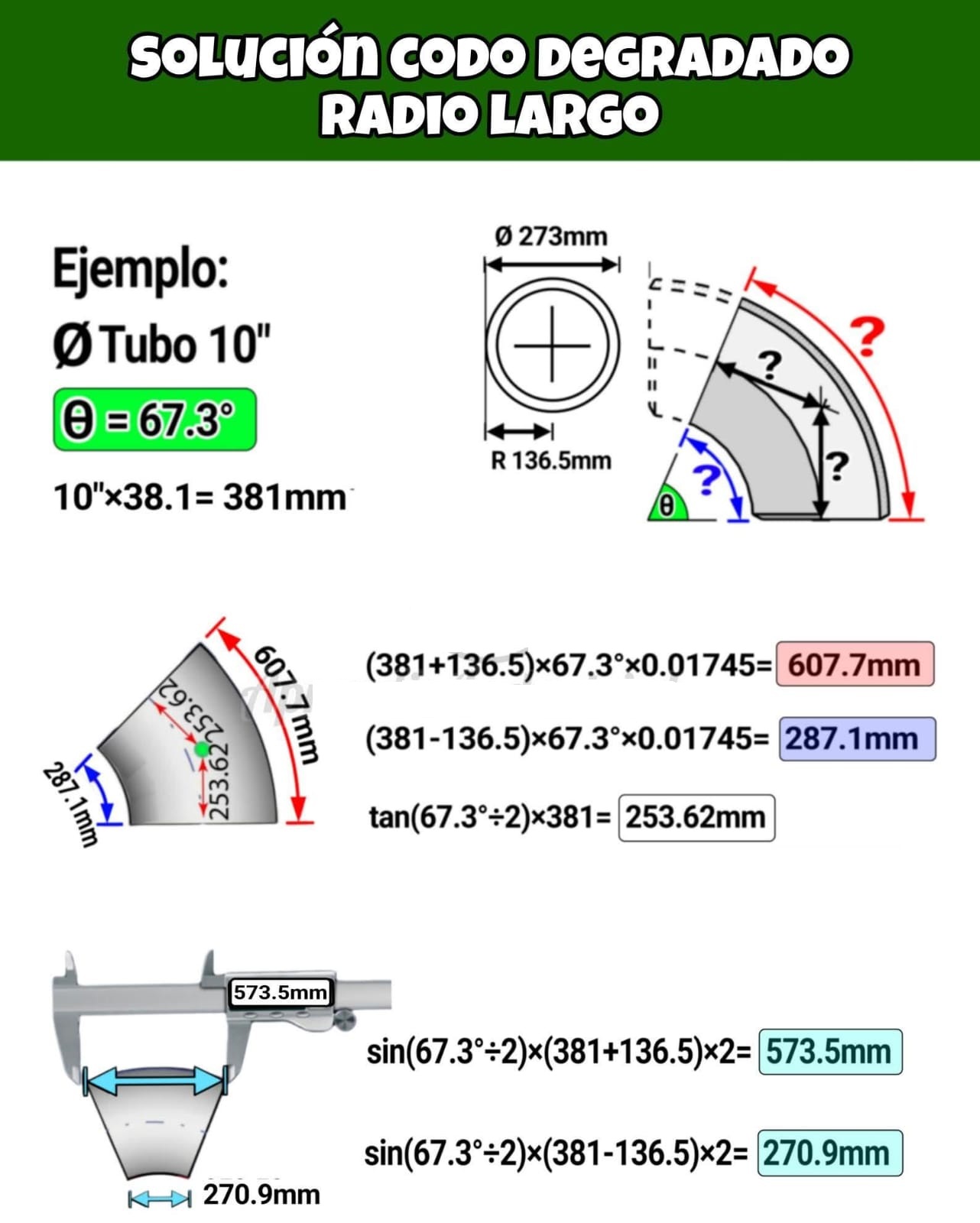

Listo. Estás viendo el ejemplo equivalente al de la imagen: tubo Ø273 mm, R=381 mm, θ=67.3°.
Temas de la Herramienta
- Solución Codo Degradado · Radio Largo
- Entrada
- Datos del codo
- Resultados
- Desarrollo geométrico del codo
- Aprendizaje
- Qué está calculando la app
- Diagrama Técnico
- Avance de Codo Degradado
Datos que Pide
- langSelect (select)
- langAuto (checkbox)
- units (radio)
- diametroExt (number)
- radioCentro (number)
- anguloOriginal (number)
- anguloTrabajo (number)
- Solo informativo (number)
- Diametro principal
- Diametro secundario o accesorio cuando aplique
- Angulo de trabajo
- Unidad de medida
Resultados que Entrega
- Avances/descuentos
- Longitudes de tramo
- Referencias de montaje
Formulas y Criterios
Avance = tan(θ/2) · R
Listo. Estás viendo el ejemplo equivalente al de la imagen: tubo Ø273 mm, R=381 mm, θ=67.3°.
= R + D/2
= R − D/2
= 2 · sen(θ/2) · R

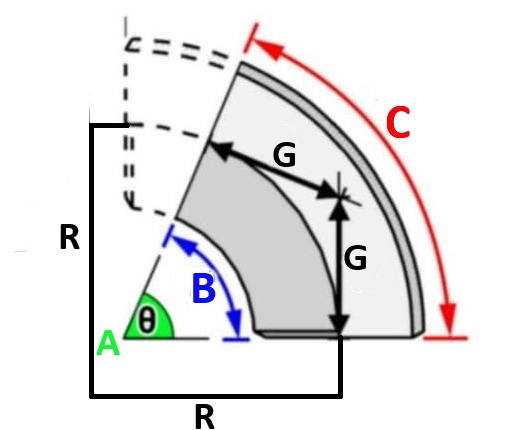

Diagrama técnico con cotas de avance, TOP (VOP exterior) y BOP (VOP interior) del codo degradado.
Uso Recomendado
- Seleccionar la herramienta desde el menu principal.
- Ingresar diametros, angulos, offsets o medidas pedidas por la pantalla.
- Verificar unidad de medida antes de calcular.
- Revisar resultado, plantilla y referencias visuales.
- Confirmar en campo/taller antes de cortar, soldar o montar.
Ejemplos y Ayudas
- Ejemplo de la lámina:
- 22.7
- Ejemplo 10" (lámina)
- Ejemplo base 16"
- Ejemplo 32" a 45°
- 11.30
- 22.58
- Listo. Estás viendo el ejemplo equivalente al de la imagen: tubo Ø273 mm, R=381 mm, θ=67.3°.
- El objetivo es que puedas introducir, por ejemplo, un codo de
Notas de Seguridad y Campo
- Validar siempre unidades y diametros reales.
- Los resultados son apoyo tecnico y deben revisarse contra plano, norma y procedimiento de obra.
- Usar EPP y procedimiento de seguridad antes de corte, soldadura o montaje.
Capturas
