Fabricacion De Codos "mm"

Trazado y Corte
Fabricacion De Codos "mm"

Fabricacion De Codos "mm"

FABRICACION DE CODOS "mm": calculo, consulta o apoyo visual tomado del menu Android de TUBEROYIYO.

Descripcion Detallada

Herramienta de apoyo tecnico para fabricacion de codos "mm", orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo. La informacion fue integrada desde el proyecto Android para que la pagina web explique la funcion, el uso practico, las entradas necesarias y los resultados que debe revisar el tubero antes de aplicar el trabajo real.

Funcion de la Herramienta

Herramienta de apoyo tecnico para fabricacion de codos "mm", orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo.

Guia Tecnica

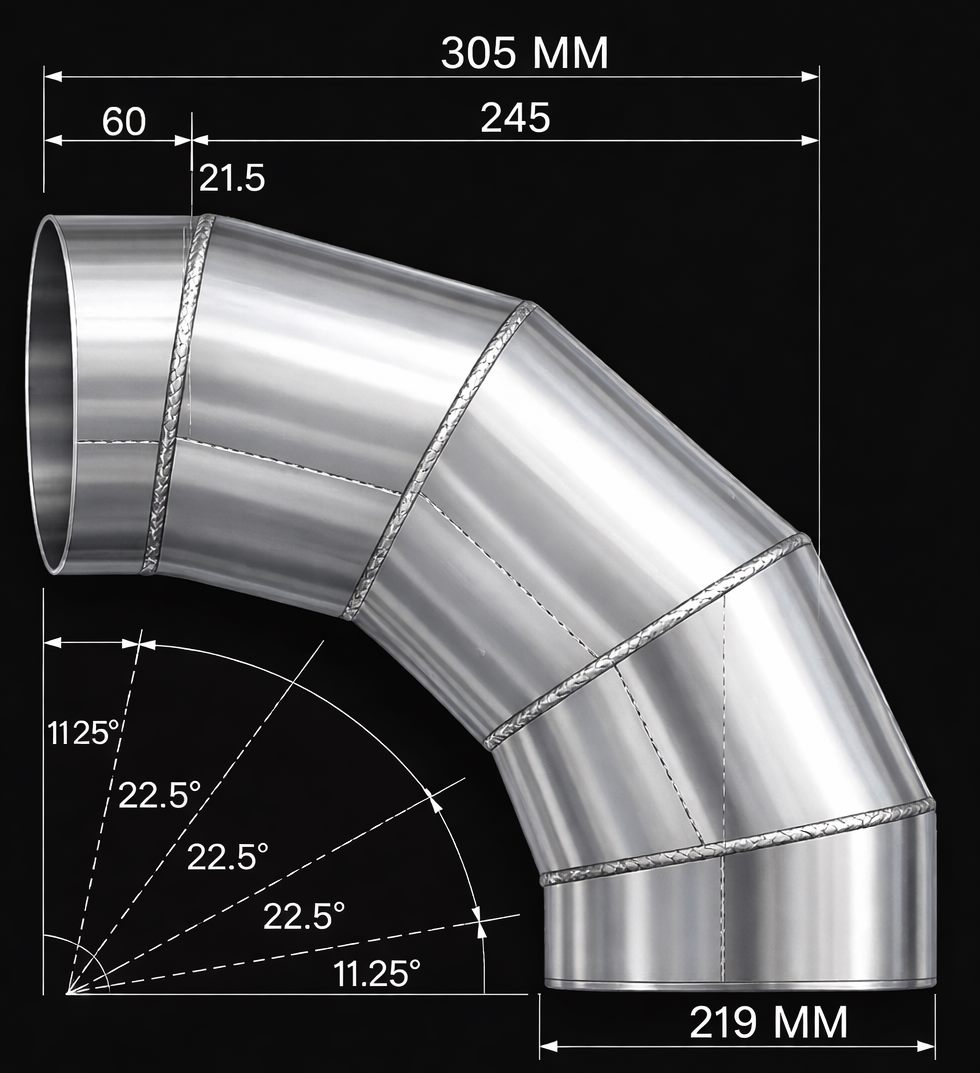

Nombre tecnico: Codo por gomos — tipo Injerto (lógica TUBEROYIYO)

Codo por gomos — tipo Injerto (lógica TUBEROYIYO)

R (radio curva) o Avance de codo [mm]

Gomos o segmento para fabricar codo

Si eliges “Personalizado…”, escribe tu densidad en el cuadro (g/cm³).

Curva tipo “injerto” + scroll — (lógica TUBEROYIYO de gomos)

Vista técnica: segmentos · ángulos · dimensiones

Para ver TODAS las divisiones claras: usa “Expandido”.

Si se amontonan, usa Auto o 1 de cada 2/4.

Mayor valor = más nítido para imprimir (archivo más pesado).

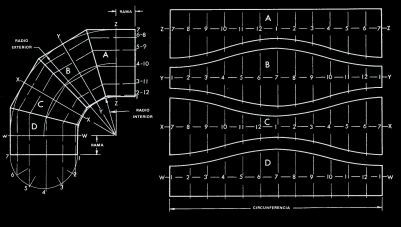

Eje X: desarrollo (X). Eje Y: altura de plantilla (Y). Debe verse como un “lomo” suave.

Temas de la Herramienta

  • Configuracion
  • Resumen de salida

Datos que Pide

  • inR (number)
  • inD (number)
  • inE (number)
  • inG (number)
  • inA (number)
  • inN (number)
  • inMat (select)
  • inDen (number)
  • inScale (range)
  • langSelect (select)
  • viewMode (select)
  • labelDensity (select)
  • exportHD (select)
  • Ancho personalizado (px) (number)

Resultados que Entrega

  • Avances/descuentos
  • Longitudes de tramo
  • Referencias de montaje

Uso Recomendado

  1. Seleccionar la herramienta desde el menu principal.
  2. Ingresar diametros, angulos, offsets o medidas pedidas por la pantalla.
  3. Verificar unidad de medida antes de calcular.
  4. Revisar resultado, plantilla y referencias visuales.
  5. Confirmar en campo/taller antes de cortar, soldar o montar.

Ejemplos y Ayudas

  • Aluminio (2.71)
  • PVC (1.41)
  • Teflón (2.20)
  • Nylon (1.11)
  • Poliuretano (1.35)
  • Paso (perímetro/div) [mm]
  • Guía completa de uso (Paso a paso)
  • Configura salida a escala real 1:1. Puedes imprimir en modo mosaico (varias hojas con guia) o hoja unica tipo plotter.
  • 1.4x

Notas de Seguridad y Campo

  • Validar siempre unidades y diametros reales.
  • Los resultados son apoyo tecnico y deben revisarse contra plano, norma y procedimiento de obra.
  • Usar EPP y procedimiento de seguridad antes de corte, soldadura o montaje.
